Cacti templates for OW-Server

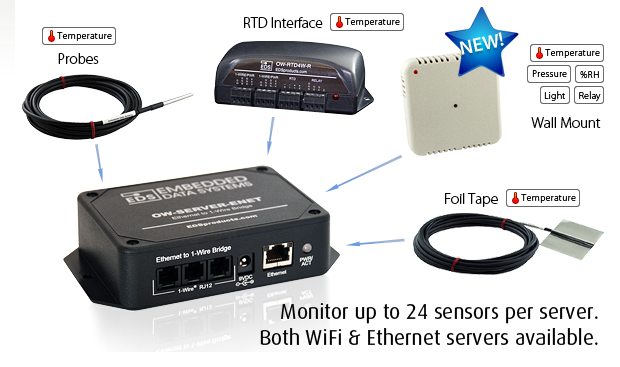

The OW-Server is an interface between 1wire protocol and IP (through ethernet of wifi for the wifi version of the product). It has 3 1wire channels which support 8 devices each for a total of 24 devices. The OW-Server is sold by Embedded Data System.

Embedded data systems sell a more advanced 1wire to ethernet interface : the HA7net. The HA7net supports more devices but the OW-Server has an advantage over the HA7net : it supports SNMP.

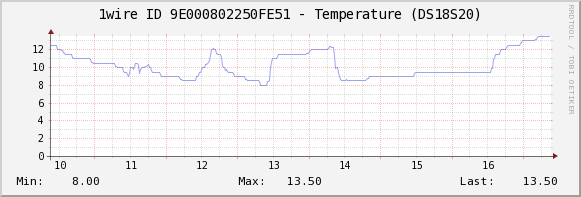

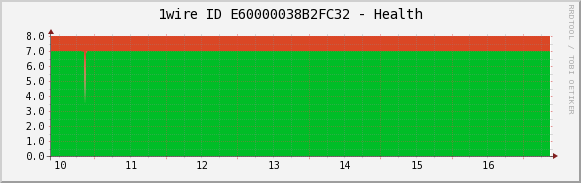

With SNMP it is easy to create RRD graphs from the OW-Server. However I did not find templates for my favorite graphing/monitoring tool : cacti. So I created some templates you can download from here. Note that the SNMP data query xml file contents all references to the data available in the OW-Server. However I had no time yet to create templates for all supported devices. At this time, only data/graph templates for DS18B20 and DS18S20 (temperature sensors) are implemented.

SNMP data query (to install in your $CACTI_HOME$/resource/snmp_queries/)

owserver.xmlDownload

OWServer host template with all dependencies

cacti_host_template_owserver.xmlDownload

Do not hesitate to enhance them or to contact me if you have comments or you find bugs.

Additional information about OW server :
– Review of the device (french) : Le test du serveur 1-wire OWSERVER-2
– Page about the OW-Server on Embedded Data System website.

Publié le

Le réseau informatique Pa-d’zo l’Haye

Nous partageons un réseau informatique commun au sein de l’habitat groupé. Les raisons de la mise en place d’une telle infrastructure sont les suivantes.

  1. Collaboration et partage de services : le réseau commun permet de partager des services entre nous comme par exemple la possibilité de partager un seul grand espace de stockage pour les sauvegardes.
  2. Economie : le réseau commun représente des frais d’installation supplémentaires par rapport à une configuration résidentielle habituelle. Néanmoins, ces coûts sont rapidement amortis par des frais d’exploitation (principalement frais liés à la connexion internet et à la téléphonie) particulièrement intéressants.
  3. Environnement : la multiplications des dispositifs réseaux est limitée. Par exemple un seul routeur et un seul modem sont nécessaires d’où un gain de consommation électrique (encore à calculer!).

La configuration en deux mots. Nous partageons une seule connexion internet de type professionnelle (souscrite chez le petit opérateur – EDPNet). Il s’agit d’une connexion 12Mbps en download et 740Mbps en upload avec une adresse IP fixe. Un routeur permet de faire le lien entre le réseau de l’habitat groupé et internet. Depuis le routeur, le trafique est séparé pour chaque habitation en utilisant des VLANs (802.1q).

Pour la téléphonie, chaque ménage souscrit ou transfert sont numéro à l’opérateur VOIP (Voice Over IP) 3starsnet. Un « central téléphonique » IP est installé sur le routeur et permet à chacun de se téléphoner au sein de l’habitat groupé. Lorsqu’un appel sortant est émis, il utilise alors la connexion VOIP souscrite auprès de 3starsnet. Chaque ménage garde donc une facturation propre auprès de ce fournisseur.
Il est prévu éventuellement de diffuser les programmes TV de base francophones en IPTV sur le réseau depuis un signal TNT et/ou satellite via une passerelle IPTV.

Quelques informations techniques et liens :

  • Le routeur : il s’agit d’un routeur Netgear WNDR3700 (http://www.netgear.com) sur lequel est installé le firmware OpenWRT (http://www.openwrt.org).
  • Les switches sont tous de la marque Netgear de la série « Smart switch » (http://www.netgear.com). Ce sont des switches abordables qui permettent une administration niveau 2 (Vlan 802.1q, Class of service, trunking,… ).
  • Le central téléphonique installé sur le routeur est un PBX Asterisk (http://www.asterisk.org). Voir très bonne doc en français sur wiki Koumbit.

Mise à jour du 24/10/2017 :

  • Nous partageons maintenant une ligne VOO un peu plus confortable : 50 Mbps en download et 6 Mbps en upload.
  • Nous avons tous quitté l’opérateur 3starsnet pour OVH téléphonie : encore meilleur marché et bien plus stable.
  • Nous n’avons pas été plus loins concernant l’IPTV par les raisons suivantes : pas de demande unanime, difficultés techniques d’implémentation, pérennité de la solution, évolution de la TV.
  • Le routeur OpenWRT a été remplacé par un routeur Ubiquiti EdgeRouter Lite plus costaux.
  • Certains commutateurs (switch) Netgear ont été remplacés par des switch Ubiquiti. Choix pour les nouveaux cohabitants.
  • Le central téléphonique tourne sur un vieux thin client (avec processeur VIA C3); une machine qui a 15 ans et dont la pile du BIOS a déjà été remplacée 2 fois !
